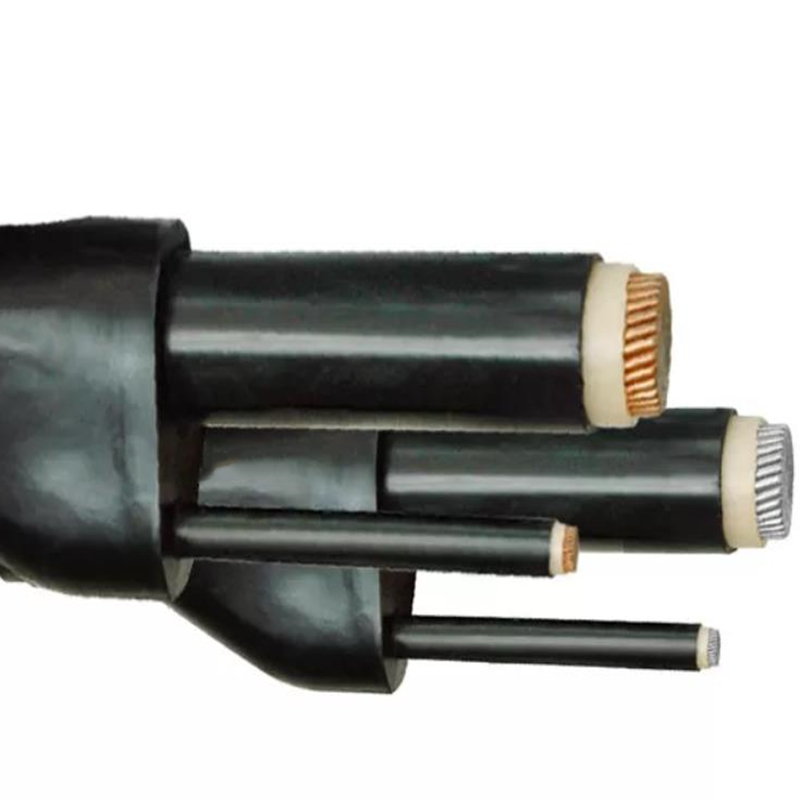

câble d'alimentation de dérivation préfabriqué 0.6 / 1kv

câble d'alimentation de dérivation préfabriqué 0.6 / 1kv

mots-clés principaux

câble d'alimentation de branche préfabriquée, câbles d'alimentation de sous-branche, câbles de branche préfabriqués, câble d'alimentation mère avec câble d'alimentation de fils, câbles d'alimentation fz-vv, câbles d'alimentation fz-vv22, câbles d'alimentation fz-yjv, câbles d'alimentation fz-yjv22.

application des produits

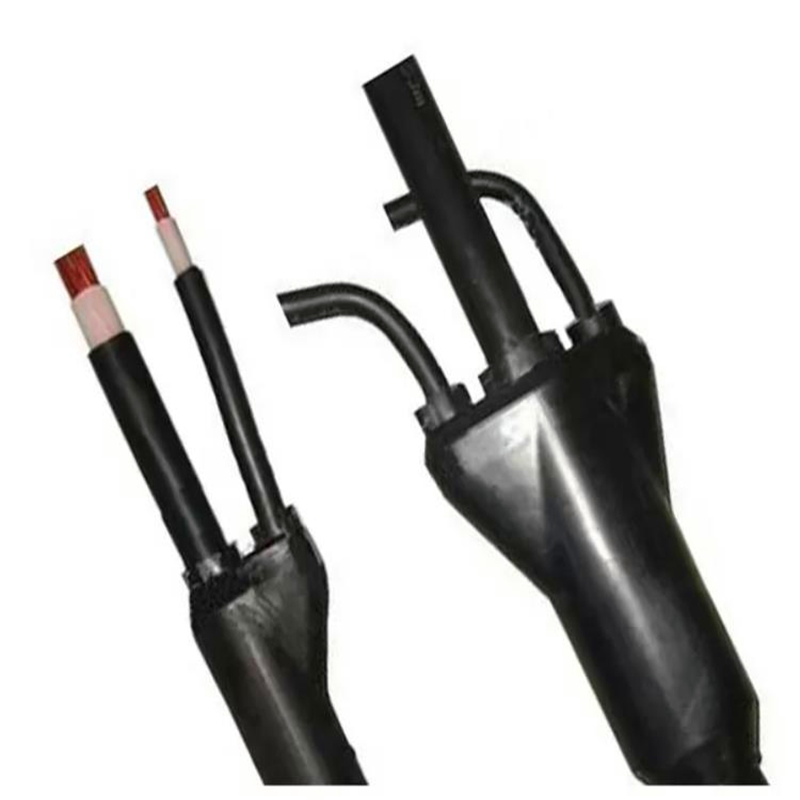

le câble de dérivation préfabriqué est un nouveau produit du système de distribution basse tension. il présente les avantages d'une alimentation électrique sûre et fiable, d'excellentes performances d'isolation, une pose et une installation simples, un faible coût de distribution, une large gamme d'applications, de nombreuses variétés, de faibles exigences pour l'environnement d'installation et une conception pratique. par rapport à l'emplacement de bus, il a plus de fonctions, telles que sismique, étanche, ignifuge et ignifuge, et évite le processus fastidieux d'installation et de maintenance de l'emplacement de bus. c'est un remplacement idéal pour les câbles ordinaires et les emplacements de bus.

Les câbles de dérivation préfabriqués sont principalement utilisés dans les bâtiments de moyenne et grande hauteur, mais également largement utilisés dans les immeubles de bureaux, les hôtels, les hôpitaux, les centres commerciaux, les usines, les mines, les autoroutes, les tunnels, les aéroports, les ponts, les sites culturels et sportifs et d'autres bâtiments.

caractéristiques des produits

avec une meilleure fiabilité dans une alimentation électrique sûre
1. le conducteur du câble principal n'a pas de connecteur, une meilleure continuité pour réduire le point de défaillance.

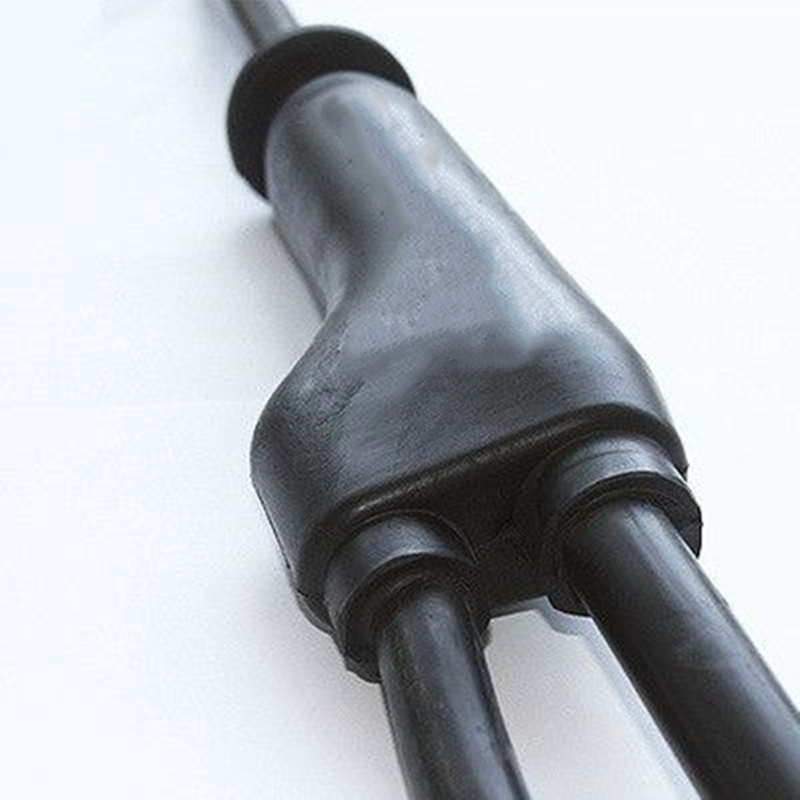

2. Les connecteurs de branche adoptent une fabrication mécanique pour l'ensemble du processus.
3. une bonne structure de connecteur de dérivation, une faible résistance de contact et un processus de fabrication court, empêchent la résistance de contact de s'agrandir en raison de l'oxydation du fil de cuivre dans l'air.
4. grande performance résistante à l'humidité avec un contact à haute capacité d'étanchéité. adopter un câble de dérivation résistant au feu et assurer une alimentation électrique normale pendant 90 minutes lors d'un incendie.

rentable
1. faible coût de construction par rapport aux conduits de bus
2. peu encombrant
3. faible coût d'installation grâce à une installation facile
4. entretien gratuit

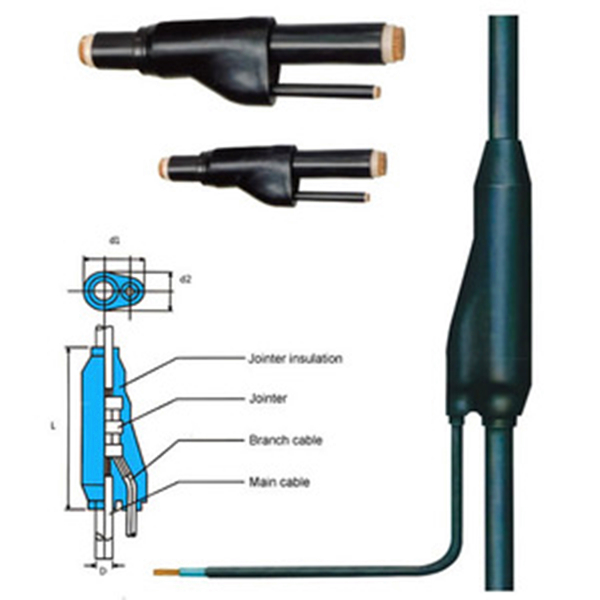

structure des produits

--- matériau conducteur

fil de cuivre recuit pur, solide classe 1 ou toron classe 2.

--- matériau d'isolation (isolation intérieure)

pvc (polychlorure de vinyle), xlpe (réticulé polyéthylène ）

--- couleur d'isolation en pvc

2c: marron, bleu

3c: marron, bleu, jaune / vert

4c: marron, bleu, noir, jaune / vert,

5c: marron, bleu, noir, gris, jaune / vert

remarque: nous choisirons d'autres couleurs selon la demande du client.

--- couleur d'isolation xlpe

couleur naturelle avec du ruban de couleur pp

---matériau de remplissage

ruban de fibre de verre ou pvc (polychlorure de vinyle).

--- gaine intérieure (matériel de câblage)

tissus non tissés ou pvc (polychlorure de vinyle)

--- matériau de gaine (hors isolation)

PVC (chlorure de polyvinyle)

--- couleur de la gaine

noir ou autres.

--- numéro de base

2 ～ 5 cœurs, 2c ～ 5c.

--- taux de tension (u0 / u)

0,6 / 1kv, 600 / 1000v (um: 1,2kv).

---température de fonctionnement

isolation pvc: -15 ℃ ～ + 70 ℃.

isolation xlpe: -15 ℃ ～ + 90 ℃.

--- rayon de courbure minimum

fixe: 12 x diamètre extérieur.

--- norme de production

g b / t 12706, iec 60502, jg / t 147-2002, jb / t 10636-2006.

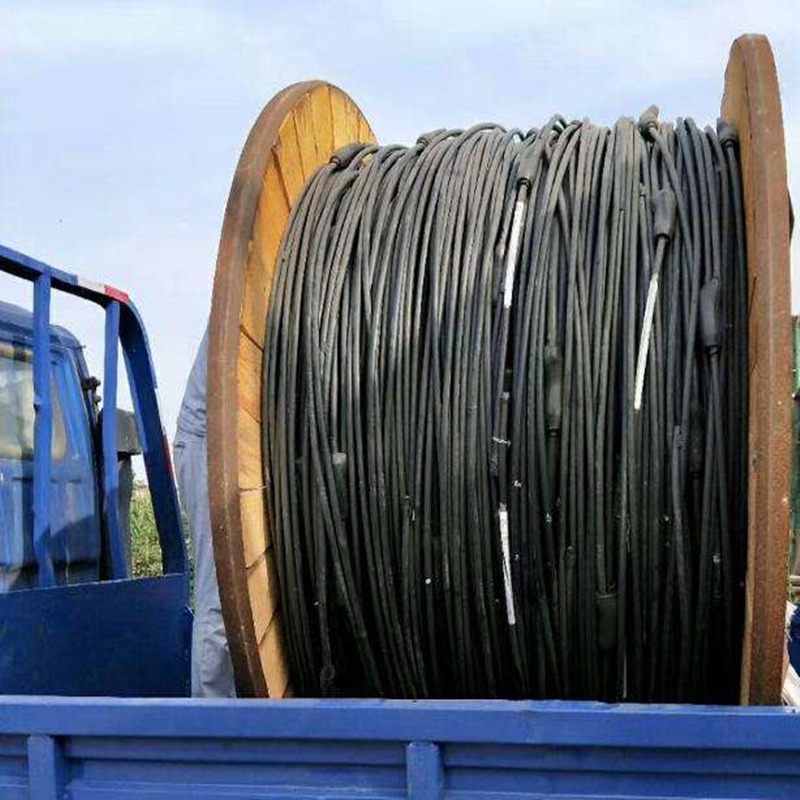

--- livraison des produits

dans les 7-15 jours ouvrables dès que nous avons reçu le dépôt.

installation de produits

1. disposez le chemin de câbles sur la grille (placez généralement le câble en bas et tirez le câble vers le haut);
2. la corde de levage est connectée au câble via la bobineuse;
3. démarrer la bobineuse pour soulever le câble (un levage manuel est également disponible);
4. lorsque le manchon de filet ou la tête de levage du câble atteint le haut du sol, suspendez le manchon de filet ou la tête de levage au crochet préparé;
5. fixez le câble de dérivation conformément aux réglementations avec un accessoire spécial;
6. connectez la tête de branche à l'ampèremètre ou à la boîte de distribution;
7. connectez le câble principal au boîtier de distribution;
remarque: la pose peut également se faire depuis le haut du sol.

guide d'utilisation des produits

1. afin d'éviter d'endommager les câbles, la collision doit être évitée pendant le transport et la pose;
2. lorsque la température ambiante est inférieure à 0 ℃, le câble doit être préchauffé avant la pose;
3. le rayon de courbure minimal ne doit pas être inférieur à 20 fois le diamètre extérieur réel du câble;
4. pour le câble de dérivation préfabriqué gainé de PVC isolé xlpe, la température de fonctionnement continue maximale autorisée ne doit pas dépasser 90 ℃, la température de court-circuit ne doit pas dépasser 250 ℃ et le temps de court-circuit ne doit pas dépasser 5 secondes;
5. pour les câbles de dérivation préfabriqués gainés de pvc isolés en pvc, la température de fonctionnement continue maximale autorisée ne doit pas dépasser 70 ℃, la température de court-circuit ne doit pas dépasser 160 ℃ et le temps de court-circuit ne doit pas dépasser 5 secondes;
6. toutes les pièces de connexion de dérivation doivent être dans la section droite de la ligne;
7. les câbles de dérivation préfabriqués posés sur la ligne doivent être fixés dans les 24 heures;
8. lors de la fixation du câble unipolaire, l'effet des courants de Foucault doit être évité et l'utilisation de pinces métalliques conductrices est interdite;
9. pendant la pose et l'installation, les embranchements ne doivent pas être soumis à des tensions.

remarque

--- les informations ci-dessus sont uniquement pour vous référencez, pour les données techniques formelles, veuillez vous référer aux câbles réels.

--- le produit peut avoir un retardateur de flamme, résistant au feu ou des propriétés à faible teneur en halogène zéro fumant.

--- le service oem ou obm sera acceptée, mais le client devra recevoir la lettre d'autorisation nous à l'avance, et la lettre d'autorisation doit être vraie et valide.

--- câble de hante: embrasser de nouveaux temps, co-créer des xintiandi; se concentrer sur la qualité, le service avant tout.

--- câble hante: bon matière, poids raisonnable, longueur suffisante, une marque connue gagne votre confiance.
